詳細說明

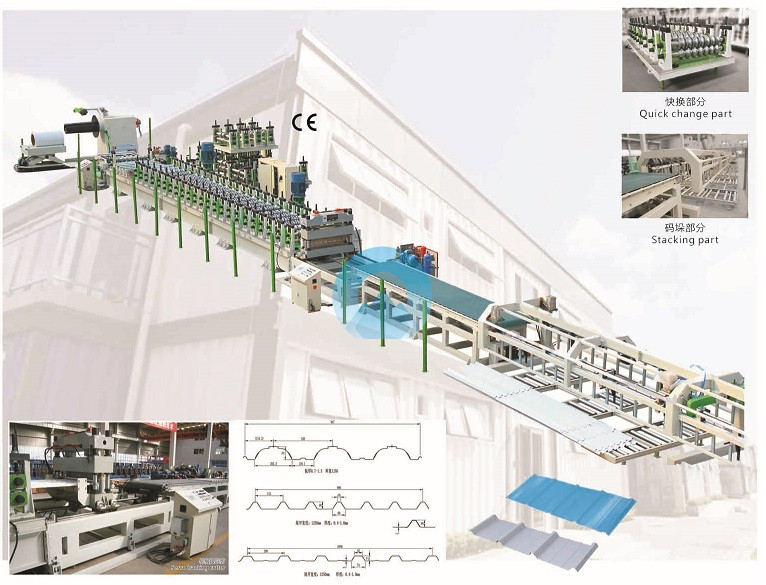

生產線布置圖
上料小車——開卷機——輥壓成型機組——切斷——出料小車
設備概述：
TF屋面板冷彎生產線生產速度可達60米/分鐘，通過切換可生產多種板型，更換板型快捷方便 ，一個人即可操作整線。PLC集中控制整線的上料、開卷機、拉刀、成型、切斷、碼垛，可一次設定多組制件長度數據任務自動化生產，可遙控控制，配置有整體防護，安全光幕，通過歐盟安全標準CE認證。

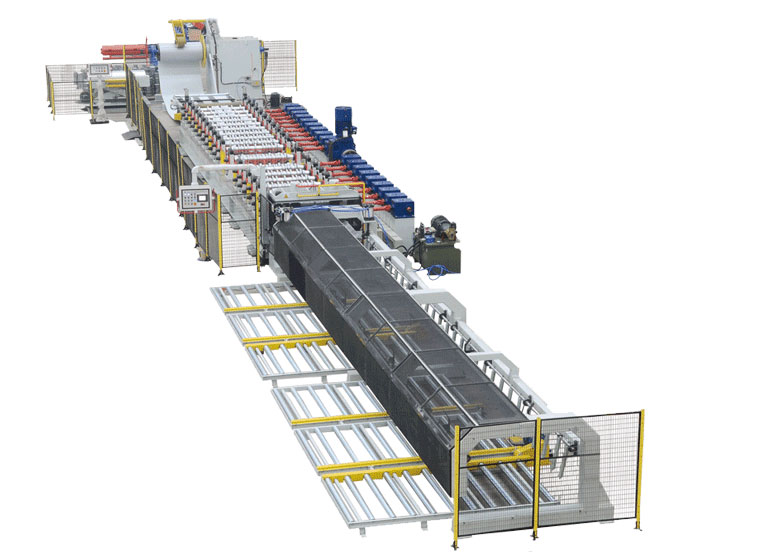

TF高速屋面板冷彎生產線
技術參數：
| 參數表 | 項目 | 單位 | 參數 | 備注 | |
1 | 原材料規格 | 鋼材類型 | 鍍鋅鋼 | ||
| 強度 | MPa | ≤350 | |||
| 厚度 | mm | 0.4-1.0mm | |||
| 卷料內直徑 | mm | 500,600 | |||
| 重量 | T | 5 | |||
| 2 | 版型寬度 | mm | 100-320 | ||
| 3 | 生產線速度 | m/min | 15 | ||
| 4 | 軋輥材質 | 45號鋼表面鉻 | |||
| 5 | 軋輥驅動方式 | 外部電機驅動 | |||
| 6 | 操作程序 | Windows2000 | |||
| 7 | 總電機功率 | Kw | 380V(±10%)，50HZ, 3Ph | ||
| 8 | 控制系統 | PLC自動化控制系統 | |||
| 9 | 維度(L*W*H) | m | |||
