詳細說明

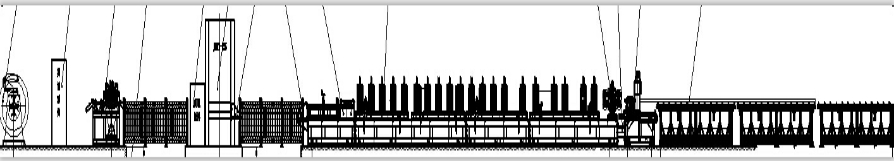

生產線布置圖
Auto自動放料——導向——校平、送料——連續沖底孔——成型——定尺、切斷——收料臺
設備概述：

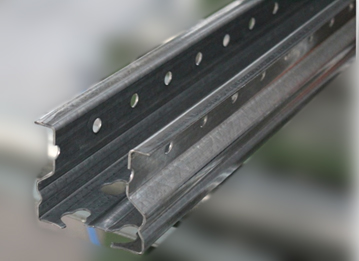

1.貨架立柱冷彎型鋼設備包括液壓開卷、校平、送料、沖孔、成型、剪切、出料?？刂撇捎梦鏖T子PLC,貨架立柱生產線,觸摸屏輸入，自動化程度高、操作方便、生產效率高，整線生產速度可達到40m/min。
2.整條貨架立柱冷彎生產線自動化程度高，僅需1～2人操作?？烧{(diào)整型材規格，一條冷彎生產線，可生產多種規格板型。節約生產場地，為客戶最大程度節約生產成本。
技術參數：
| 參數表 | 項目 | 單位 | 參數 | 備注 | |
| 1 | 原材料規格 | 鋼材類型 | Q235 | ||
| 強度 | MPa | ||||
| 厚度 | mm | 1—2.5mm | |||
| 卷料內直徑 | mm | 500mm | |||
| 重量 | T | 3 | |||
| 2 | 版型寬度 | mm | 550 | ||
| 3 | 生產線速度 | m/min | 22 | ||
| 4 | 軋輥材質 | D2淬火處理t | |||
| 5 | 軋輥驅動方式 | 外部電機驅動 | |||
| 6 | 操作程序 | Windows2000 | |||
| 7 | 總電機功率 | Kw | About22 | ||
| 8 | 控制系統 | PLC自動化控制 | |||
| 9 | 維度(L*W*H) | m | |||

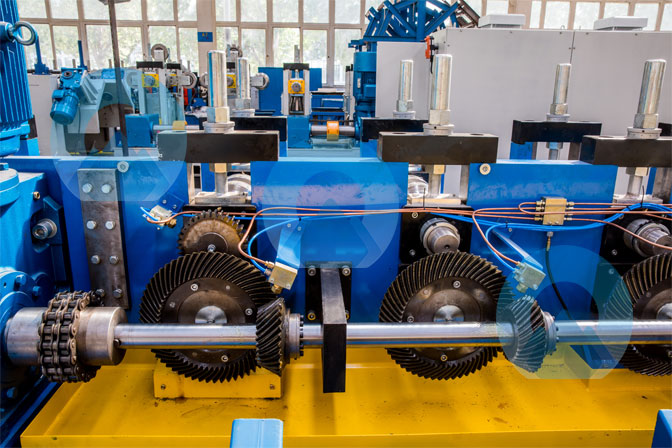

貨架立柱冷彎生產線動力傳動部分

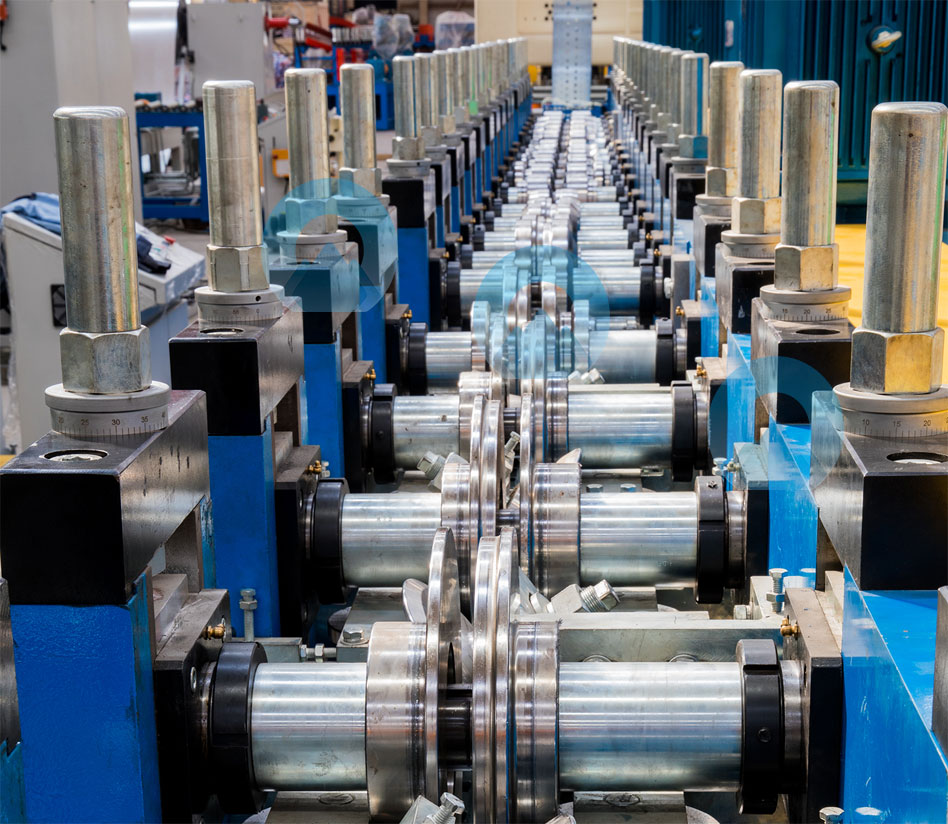

TF貨架立柱冷彎生產線成型部分
