詳細說明
生產線布置圖
上料小車——開卷機——輥壓成型機組——切斷——出料小車

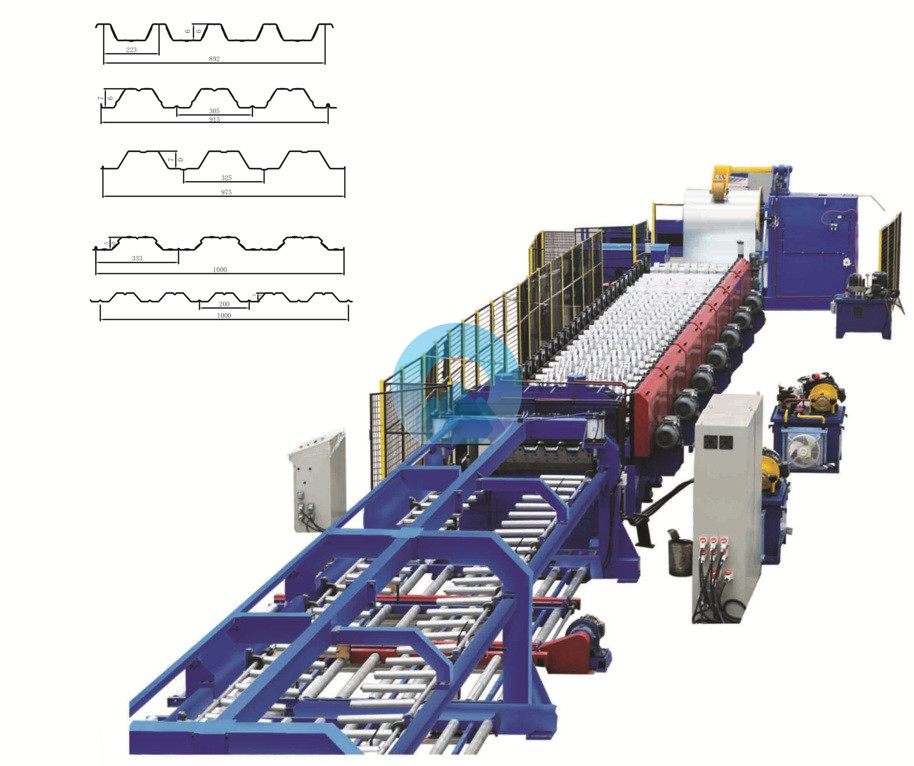

設備概述：
1、我司制造的樓承板成型設備，主要用于生產鋼構工程用樓承板.采用鍍鋅板輥壓冷彎成型的壓型鋼板，軋成后的樓承板其截面成類以V型、U型、梯型或這幾種形狀的組合。主要用以做組合樓板或混凝土樓板的永久性模板。產品具有重量輕、強度高、承重大、抗震性好的特點，被廣泛應用于多高層鋼結構建筑領域。 該樓承板生產線生產速度25米/分鐘，增加成型單元可生產多種板型，生產線可遙控控制，帶整體防護，符合歐盟安全標準，通過CE認證。
2、TF70-320-921樓承板/屋面板數控高速冷彎生產線， 成品生產速度可達40米/分鐘(含切斷)，通過快換單元可生產多種板型。PLC集中控制整線的上料、開卷機、拉刀、成型、伺服飛剪、碼垛、輸出，人機界面操控，一個人即可操作整線，可一次設定多組制件數據任務，自動化生產，配置有遙控器、安全光幕等整體安防系統，通過歐盟安全標準CE認證。
生產線性能處于同行業產品的領先水平，采用高速伺服送料，高性能沖孔機，大大提高了生產效率以及沖孔的精確位置度。
技術參數：
| 參數表 | 項目 | 單位 | 參數 | 備注 | |
1 | 原材料規格 | 鋼材類型 | 鍍鋅鋼 | ||
| 強度 | MPa | ≤350 | |||
| 厚度 | mm | 0.7—1.5mm | |||
| 卷料內直徑 | mm | 500,600 | |||
| 重量 | T | 10 | |||
| 2 | 板型寬度 | mm | 120 | ||
| 3 | 生產線速度 | m/min | 25 | ||

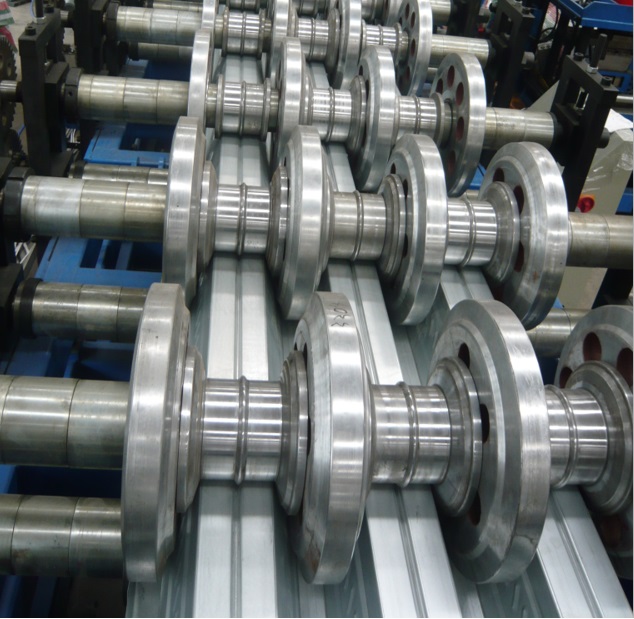

| 4 | 軋輥材質 | 45號鋼表面鍍鉻 | |||
| 5 | 軋輥驅動方式 | External chain transmission | |||
| 6 | 操作程序 | Windows2000 | |||
| 7 | 總電機功率 | Kw | 7.5 | ||
| 8 | 控制系統 | PLC自動化控制系統 | |||
| 9 | 維度(L*W*H) | m | |||
